Нульовий струм послідовності

Визначення: Неврівноважений потік струму в ланцюзі під час замикання на землю відомий як струм нульової послідовності або постійний компонент постійного струму несправності. Послідовність нульової фази означає, що величина трьох фаз має зсув нульової фази. Три векторні лінії представляють струм нульової послідовності і він виявляється додаванням вектора струму трьох фаз. Рівняння нижче виражають струм послідовності нульової фази,

Дельта-підключення намотування

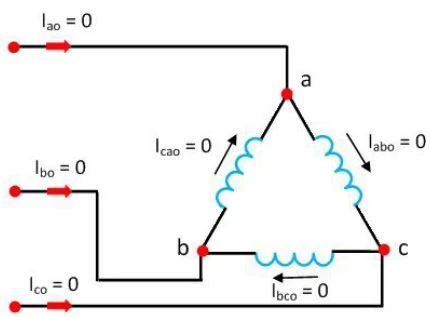

Обмотка, пов'язана з дельтою, показана на малюнку нижче. Струм нульової послідовності фаз a, b і c однакові за величиною і у фазі одна з одною. Він циркулює у фазних обмотках дельта-з'єднання, як показано на малюнку нижче. Струми нульової послідовності виробляються завдяки існуванню напруги нульової послідовності.

За KCL у вузлі a ми отримуємо

Аналогічно, застосовуючи вузли B і C KCLat, ми маємо

Наведене рівняння показує, що в дельта-з'єднанні немає струму нульової послідовності через відсутність зворотних шляхів цих струмів.

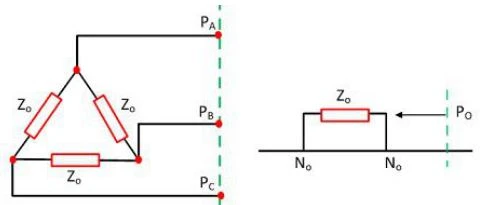

Оскільки для лінії струму нульової послідовності в лінії немає зворотного шляху, таким чином імпеданс ланцюга стає нескінченним. Цей нескінченний опір показано розімкнутим ланцюгом у точці P в однофазній еквівалентній нульовій послідовності мережі для дельта, з'єднаної ланцюгом з імпеданс нульової послідовності Z0.

Але для струму нульової послідовності існує замкнутий шлях у ланцюзі дельти. Це вказується шляхом підключення опору нульової послідовності Z0 до струму нульової послідовності.

Зірка, пов'язана з намотуванням з нейтральною ізоляцією від землі

Розглянемо обмотку, пов'язану зіркою, без нейтрального повернення, як показано на малюнку нижче.
