Функція магнітних намистин

Магнітні намистини: Також відомі як 0 Ом резисторів. Один з його застосувань полягає в наступному: коли потрібні аналогові наземні та цифрові підстави, можна розглянути магнітні намисти, а магнітні намистини можуть бути використані для зменшення взаємних перешкод між мережами у порівнянні з прямим з'єднанням двох дротів.

Вихід постійного струму регульованого джерела живлення потрібно фільтрувати, наприклад, підключити декілька десятків індукторів microhenries і т. Д., Але коли струм досягає декількох підсилювачів, навіть десятків сотень ампер, індуктивність, безумовно, буде чорною! Якщо використовується дросель, секція котушки повинна бути великою. У цей час магнітна шатуна може бути розміщена на дроті або резисторах, що еквівалентно силовій індуктивності, що діє як фільтр і має хороший придушний ефект на високочастотну продукцію.

Він називається феритовим шатуновою фільтром.

Магнітні намисти складаються з кисневого магніту. Індуктивність складається з ядра та котушки. Магнітні намисти передають сигнал змінного струму в теплову енергію, а індуктор зберігає змінний струм і повільно випускає його.

Магнітні намистини мають велику перешкоду для високочастотних сигналів. Загальна характеристика - 100 Ом / 100 мМГц, що набагато менше, ніж індуктор на низьких частотах. Еквівалентний опір індуктора може бути отриманий за Z = 2X3.14xf.

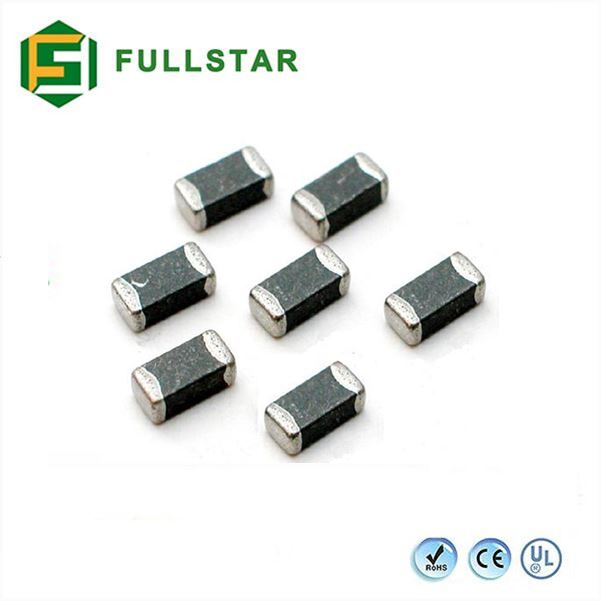

Ферритове бісер (FerriteBead) - це компонент проти вторгнення, який швидко розвивається при використанні. Він дешевий, простий у використанні та має значний вплив на фільтрацію високочастотного шуму.

У ланцюзі, поки дріт проходить через неї. Коли струм проходить через дріт, феррит має мало опору низькочастотному струму і має велике затухання для струму більш високої частоти.

Високочастотний струм випромінюється у вигляді тепла, а еквівалентна ланцюг - індуктор і резистор послідовно, а значення обох компонентів пропорційні довжині магнітних кульок.

Є багато типів магнітних намистин, а виробники повинні забезпечити технічні характеристики, особливо зв'язок між опором і частотою магнітних намисто.

Деякі магнітні кульки мають безліч отворів, а проходження проводів може збільшити імпеданс компонента (квадрат числа проходів через кульки), але збільшена потужність шумоподавлення на високих частотах не може бути такою, як очікувалося, і кілька Серія магнітних намисто буде працювати краще.

Феррит - це магнітний матеріал, магнетично насичений через надмірне проходження струму, а магнітна проникність різко падає. Висока струмова фільтрація повинна використовувати магнітні кульки, спеціально розроблені для структури, і звернути увагу на заходи з розсіювання тепла.

Ферретні буси можуть бути використані не тільки для фільтрації високочастотного шуму в силових ланцюгах (для виходів постійного і змінного струму), але і для інших схем, а їх розмір може бути невеликим. Особливо в цифрових ланцюжках, оскільки імпульсний сигнал містить високочастотні гармоніки з високою частотою, це також є основним джерелом високочастотного випромінювання ланцюга, таким чином він може грати роль магнітних намистин у цьому випадку.

Феритові буси також широко застосовуються для шумопоглинання сигнальних кабелів.

Як приклад, візьміть HH-1H3216-500, який зазвичай використовується для фільтрації джерел живлення. Значення полів моделі полягає в наступному:

HH це серія з них, в основному використовується для фільтрації джерел живлення, для сигнальної лінії - серія HB;

1 означає, що один компонент інкапсулює одну магнітну кульку, а якщо вона 4, вона упаковується чотири сторони;

H являє собою складові матеріали, а H, C та M - застосування проміжної частоти (50-200 МГц).

T низькочастотного застосування ("50 МГц", S високочастотного застосування ("200 МГц");

3216 розмірів упаковки, довжиною 3,2 мм і шириною 1,6 мм, тобто 1206 упаковок;

500 імпеданс (зазвичай на 100 МГц), 50 Ом.

Є три основні параметри продукту:

Опір [Z] @ 100 МГц (Ом): Типовий50, Мінімум37;

Постійна опір DC Resistance (mohm): Максимум 20;

Номінальний струм RatedCurrent (мА): 2500.

Магнітні намистини мають високу питомий опір і проникність, що еквівалентно послідовному з'єднанню опору та індуктивності, але значення опору та індуктивності змінюються з частотою. Він має кращі високочастотні фільтраційні характеристики, ніж звичайні індуктивності, і резистивний на високих частотах, тому він може підтримувати високий опір у широкому діапазоні частот, тим самим поліпшуючи ефект фільтрації частотної модуляції.

Магнітні намистини в основному використовуються для високочастотної ізоляції та придушення дифференциального режиму шуму.
