Як провід трансформатора і лічильника електричної енергії?

Трансформатор є сполучим елементом між первинною системою і вторинною системою в контурі змінного струму. Його принцип роботи в основному такий же, як і у трансформатора. Трансформатор включає в себе потенційний трансформатор (PT) і трансформатор струму (КТ).

Роль трансформатора: Це зниження напруги змінного струму і великого струму до значення, яке можна безпосередньо виміряти лічильником, що зручно для безпосередньої вимірювання лічильника, і при цьому забезпечує живлення для релейного захисту і автоматичних пристроїв.

Трансформатор для енергосистеми – це спеціальний трансформатор, який передає інформацію про високовольтний і великий струм електромережі на вторинну сторону низької напруги і малий струм для обліку, вимірювального приладу, релейного захисту, автоматичного приладу. Це первинна система і вторинна система. Первинна обмотка підключається до електромережі, а вторинна обмотка з'єднана вимірювальними приладами і засобами захисту.

Взаємний індуктор може вимірювати напругу, струм та електричну енергію первинної системи спільно з вимірювальними приладами та приладами обліку; у поєднанні з релейним захистом і автоматичними пристроями він може утворювати електрозахист і автоматичне управління різними несправностями в електромережі.

Продуктивність трансформаторів безпосередньо впливає на точність вимірювання і вимірювання енергосистеми і надійність приладів релейного захисту.

Три способи електропроводки трансформатора напруги:

(1) Метод підключення Vv: широко використовується для ізоляції нейтральної точки

Система або високовольтна трифазна система 35КВ і нижче заземлена котушкою придушення дуги, особливо трифазної системи 10КВ, електропроводка походить від дельта-електропроводки, але «порт» не закритий, званий підключенням Вв, цей спосіб електропроводки може врятувати один Напруга трансформатора може відповідати вимогам трифазного вимірювання активної і реактивної енергії, але не може використовуватися для вимірювання фази напруги і не може бути підключена до вольтметра, який стежить за станом ізоляції системи.

(2) Метод електропроводки Y: в основному використовується трифазний полюс трифазного трансформатора напруги, який в основному використовується в низькотечникових заземленні високовольтних трифазних систем. Нейтральна електропроводка з вторинного боку призводить до заземлення. Дана електропроводка полягає в запобіганню однофазного заземлення на високовольтну сторону. Несправність, нейтральна точка високовольтної сторони не допускається до заземлення, тому напругу на землю виміряти неможливо. Для отримання інформації, будь ласка, відвідайте: Мережа обладнання передачі та розповсюдження

(3) YN, yn режим електропроводки: в основному використовується у великих системах заземлення струму.

(4) YN, yn, зробити режим електропроводки: також відомий як відкрита дельта-електропроводка. При нормальній роботі напруга на вихідному кінці відкритої дельти дорівнює нулю. Якщо одна фаза системи заземлена, то два інших виходу закінчуються Вихідна напруга в 3 рази більше вторинної напруги обмотки залишкової напруги кожної фази, що зручно для налаштування напруги змінного струму диспетчера контролю напруги реле напруги, але цей спосіб підключення не використовується в системі 10КВ і нижче. Розглянемо "Принципову схему і схему електропроводки трансформатора напруги і лічильника електричної енергії".

1. Спосіб підключення трансформатора напруги

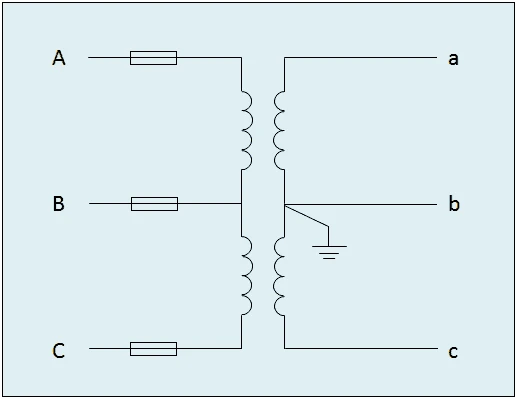

Схема принципу V/V з'єднання

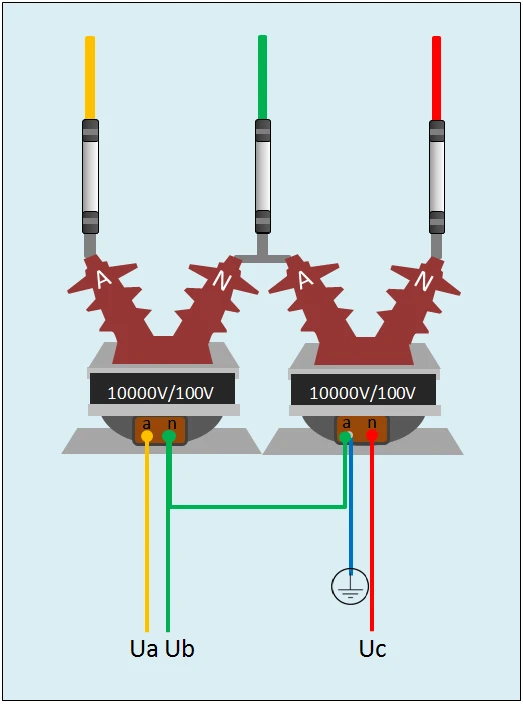

3D-схема V/V з'єднання

2. Y/Y з'єднання трансформатора напруги

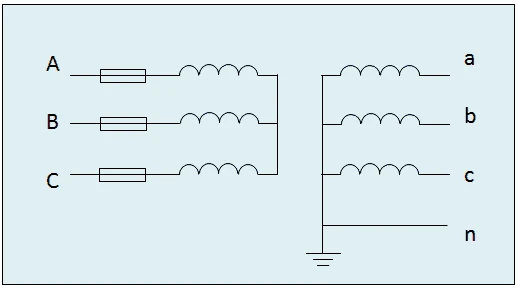

Схема принципу підключення Y/Y

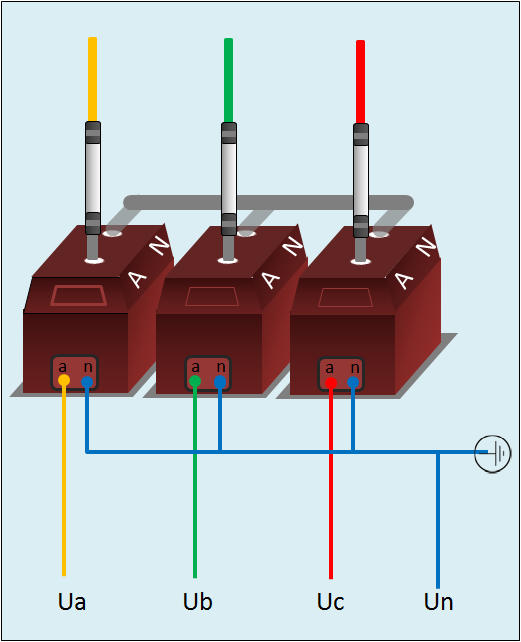

3D-схема з'єднання Y/Y

3. Неповне зоряне з'єднання трансформатора струму

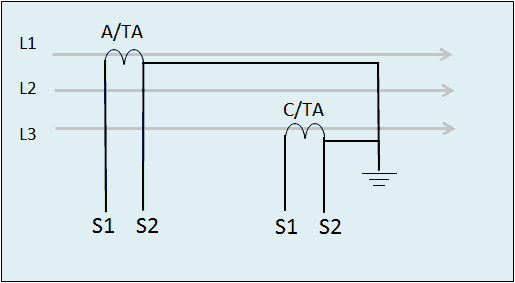

Схематична схема неповного зоряного з'єднання трансформатора струму

3D схема неповного зоряного з'єднання трансформатора струму

Чотири, поточний трансформатор зірка з'єднання

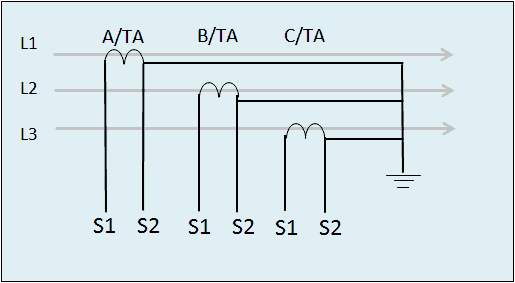

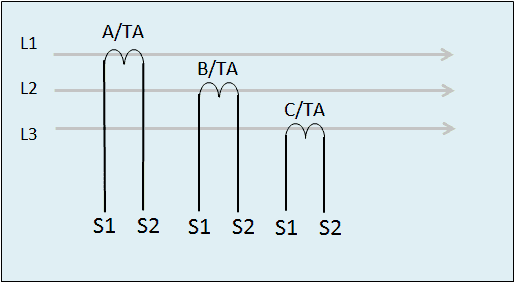

Схематична схема з'єднання зірок (застосовується вище 10 кВ)

Схематична схема з'єднання зірок (застосовується до 400 В)

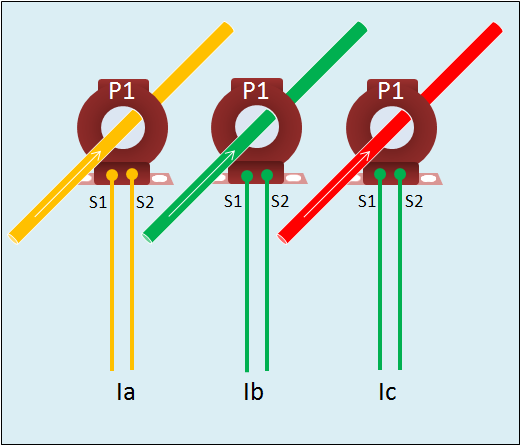

3D схема з'єднання зірок (400 В)

V. Схематична схема електроенергетичного лічильника електропроводки

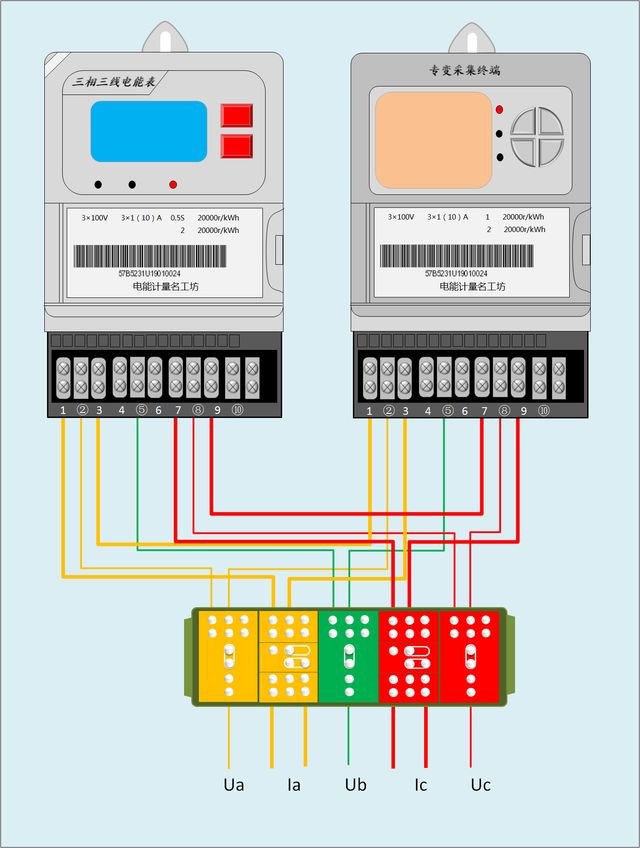

Трифазний трипровідний лічильник електричної енергії комбінована схема електропроводки

(лічильник електричної енергії 3*100 В + 3*100В спеціальний трансформаторний колектор)

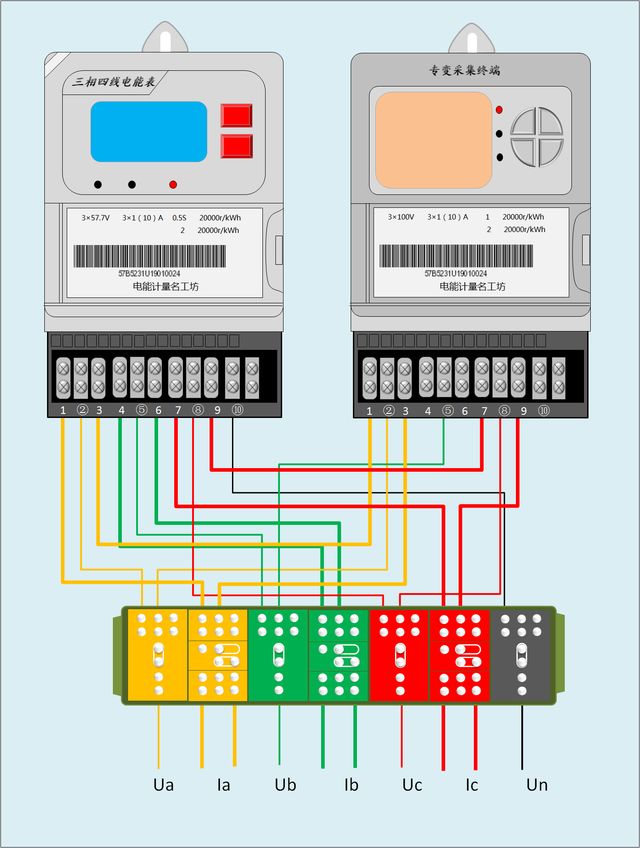

Трифазний чотирипровідний лічильник електричної енергії комбінована схема електропроводки

(3*57.7V лічильник електричної енергії + 3*100В спеціальний трансформаторний колектор)

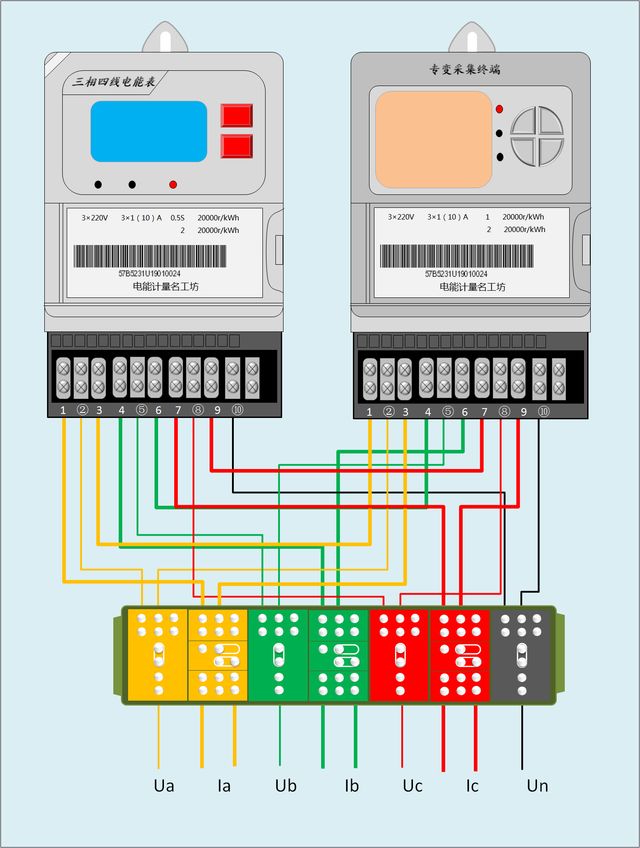

Трифазний чотирипровідний лічильник електричної енергії комбінована схема електропроводки

(3* 220 В лічильник електричної енергії + 3 * 220 В спеціальний термінал збору трансформаторів)

Спеціальні інструкції

Трансформатор струму 400В не потребує заземлення, а неполярний кінець трансформатора струму 10кВ і вище повинен бути заземлений. У процесі електропроводки настійно рекомендується використовувати окрему фазу заземлення, а петлю струму і петлю напруги заземлення окремо.
