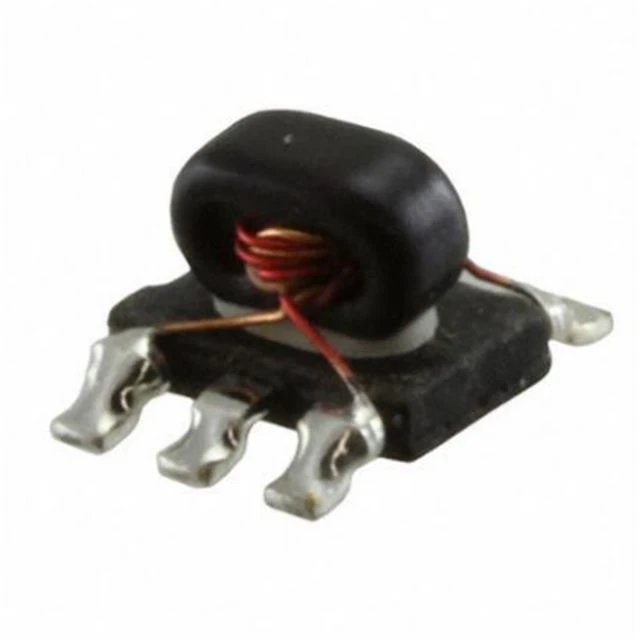

Котушка трансформатора Балун Трансформатор РФ
Номер моделі: TB4F
Використання: Електронний
Фаза: інше
Структура котушки: тороїдальна
Номер котушки: автотрансформатор
Опис
Технічні параметри
Трансформатор котушки Balun Трансформатор RFвведення
Трансформаторна котушка Балун Трансформатор РФ має три основні функції:
1.Конвертувати струм або напругу від незбалансованого до збалансованого
2. Відхилення струму в загальному режимі через певні конфігурації
3. Перетворення імпедансу через певні структури (коефіцієнт опору не дорівнює 1: 1) Існує багато типів балунів, деякі з яких використовуються для перетворення імпедансу, а деякі використовуються для з'єднання ліній електропередачі з різними опорами. Балони перетворення імпедансу дозволяють збігати імпеданс, ізоляцію постійного струму та співставляти врівноважені порти з односторонніми портами. Дросель загального режиму також є певним чином балуном, оскільки він може усунути загальний режим сигналу. Балуни застосовуються в підсилювачах "push-pull", широкосмугових антенах, врівноважених змішувачах, збалансованих частотних подвійниках і модуляторах, фазних перемикачах та будь-якій конструкції схеми, яка вимагає однакової амплітуди передачі та різниці фаз 180 градусів на двох лініях.
Список трансформатора РФ Балуна (75 Ом) | ||||||||
Номер частини | Ω Коефіцієнт PRI / SEC | Частота (МГц) | Втрата вставки (дБ) Макс | Втрата R Втрата (дБ) Хв | Амплітуда (дБ) Тип | Фаза (°) Тип | ||
TB2F-458PT-3713-H105 | 1: 1CT | 1-300 | 1.5 | 15,0 | 0,3 | 1,0 | ||
TB2F-458PT-1062-H078 | 1: 2CT | 1-300 | 1.2 | 14,0 | 0,0 | 0,0 | ||
TB2F-458PT-3743-H105 | 1: 4CT | 1-350 | 1.5 | 6,0 | 0,3 | 1,0 | ||
TB2F-458PT-0181-G081 | 1: 9CT | 5-90 | 1.8 | 13,0 | 0,1 | 0,5 | ||
TB2F-617DB-0245-F086 | 1: 1 | 46-1002 | 1.2 | 18.0 | 0,3 | 0,0 | ||
TB2F-617DB-5793-I082 | 1: 1 | 5-1250 | 1,0 | 16.0 | 0,6 | 10,0 | ||
TB2F-617DB-0282-B084 | 1: 1,33 | 4-2800 | 3.5 | 10,0 | 0,8 | 6,0 | ||
TB2F-617DB-1160-D023 | 1: 1 | 5-1200 | 2.0 | 10,0 | 0,5 | 1,0 | ||
TB3F-458PT-0116A | 9: 1СТ | 5-85 | 2.0 | 8,0 | 0,5 | 5,0 | ||
TB4F-617DB-2500-D220 | 1: 1 | 5-1250 | 2.0 | 10,0 | 0,2 | 6,0 | ||
TB4F-617DB-7731-F189 | 1: 1 | 50-2150 | 3.0 | 13,0 | 0,5 | 10,0 | ||
TB4F-458PT-9594-G003 | 1: 1CT | 5-200 | 1.5 | 10,0 | 0,5 | 5,0 | ||
TB4F-458PT-9594-H096 | 1: 1CT | 5-200 | 1.5 | 10,0 | 0,3 | 0,0 | ||
TB4F-458PT-7532-H005 | 1: 1CT | 5-200 | 1,0 | 10,0 | 0,2 | 1,0 | ||
TB4F-458PT-7512-G081 | 1: 1.6CT | 5-350 | 1.5 | 15,0 | 0,5 | 5,0 | ||
TB4F-458PT-0068F | 2: 1CT | 5-200 | 1.3 | 12,0 | 0,5 | 2.0 | ||
TB5F-458PT-1002-H314 | 4: 1CT | 5-200 | 3.0 | 3.0 | 0,6 | 1.2 | ||
TB5F-458PT-4535-H096 | 1,3CT: 1CT | 1-250 | 1.5 | 18.0 | 0,3 | 10,0 | ||
TB5F-458PT-1566-H272 | 1: 1CT | 5-100 | 2.0 | 10,0 | 0,5 | 1,0 | ||
TB5F-458PT-3688-H277 | 1: 1CT | 5-200 | 2.0 | 8,0 | 0,7 | 0,3 | ||
TB5F-458PT-2002-G006 | 2: 1CT | 5-100 | 2.0 | 4.0 | 0,1 | 3.0 | ||
TB7F-458PT-1002-G314 | 4: 1CT | 5-200 | 2.5 | 5,0 | 0,1 | 2.0 | ||
TB7F-617DB-1029-D321 | 1: 2CT | 5-1250 | 3.5 | 12,0 | 0,5 | 8,0 | ||
TB7F-617DB-2010-D315 | 1: 2CT | 5-1250 | 2.2 | 8,0 | 0,6 | 3.0 | ||
TB7F-617DB-9210-D243 | 1: 1 | 40-1250 | 1.6 | 12,0 | 0,3 | 1,0 | ||
Заявки:
◆ Для широкого спектру застосувань RF та CATV
◆ Для УКХ / УВЧ приймачів / передавачів та підсилювачів під натисканням

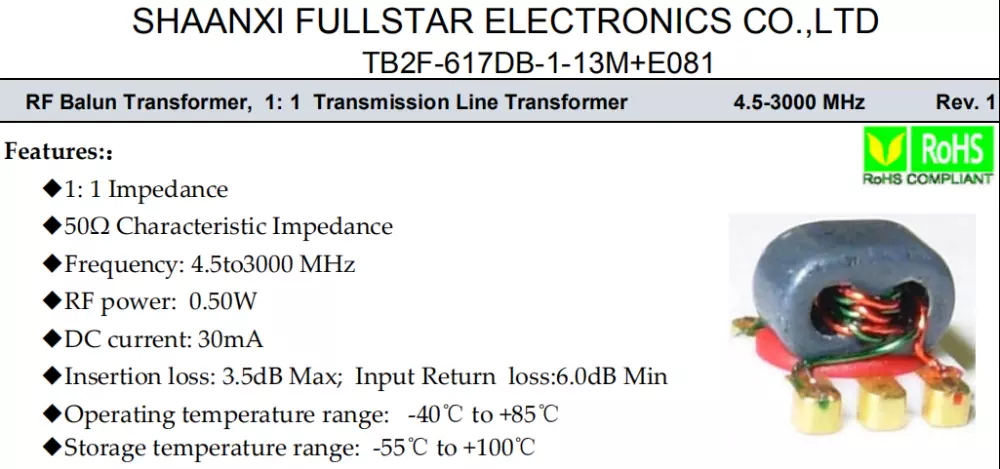

Особливість продукту
1.1: 1імпеданс
2,50 Ωхарактерний опір
3.Частота: від 4,5 до 3000 МГц
Потужність 4.RF: 0,50 Вт
5.DC струм: 30mA
6. Втрата вставки: 3,5 дБ Макс; Втрата повернення входу: 6,0 дБ Мін
7.Робовий температурний діапазон; Від -40 ℃ до +85 ℃
8. Діапазон температур зберігання: від -55 до ℃ + 100 ℃
FAQ
1.В: Чому вибирають нас?
Відповідь: Fullstar займається виробництвом індукторів, що працюють на замовлення, більше 24 років.
2. Q: Doyouhaveanycertificate?
A: WehaveCE, RoHS, CCC, CQC, сертифікація ISO9001: 2015.
3.Q: Яквикористовуєте ваші продукти, якісністьогляду?
A: WehaveprofessionalQAandQCteams. 100% якістьвиконання виконується перед відправкою.
4.Q: Canyou useourlogo?
A: WeacceptOEMandODMproduction.
5. Q: Що вашої гарантії якості?
Відповідь: Ми потребуємо заміни деталей протягом 18 місяців, якщо це необхідно.
