Split Core Ct

Fullstar Electronics є провідним виробником і постачальником трансформаторів струму з роздільним сердечником у Китаї, надаючи якісні та стандартні-виготовлені клієнтами електронні й пасивні компоненти з роздільним сердечником і рішеннями. Ласкаво просимо на оптовий продаж електроніки з роздільним сердечником ct з нашого заводу.

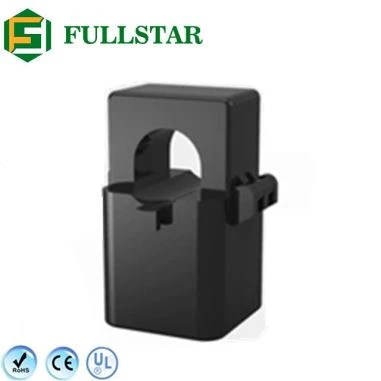

КТ з роздільним сердечником (часто його називають трансформатором струму з роздільним -сердечником або затискачем-на трансформаторі струму) — це пристрій для вимірювання струму, заснований на принципі електромагнітної індукції. Найбільш визначальною його особливістю є унікальний дизайн «шарнірного-ядра».

1. Основна конструкція та принцип роботи

• Навісна конструкція:На відміну від традиційних трансформаторів струму з твердим-сердечником, осердя трансформатора струму з роздільним-сердечником можна відкривати та закривати, як плоскогубцями. Така конструкція дозволяє затискати його безпосередньо навколо дроту, не розриваючи ланцюг і не від’єднуючи провідник.
• Принцип роботи:Коли сердечник закритий і оточує -провідник зі струмом, первинний струм створює магнітний потік усередині сердечника. Це, у свою чергу, створює пропорційний струм у вторинній обмотці, що забезпечує безпечне вимірювання та моніторинг основного струму.
• Вплив повітряного зазору:Через шарнірний механізм у точці закриття сердечника неминуче утворюється мікроскопічний «повітряний зазор». Незважаючи на те, що високоякісні-роздільні{2}}ТТ оснащені точними засувками та механізмами блокування, щоб мінімізувати цю щілину, це все одно може призвести до дещо нижчої точності та-захистів від перешкод порівняно з одно-суцільними-трансформаторами.

2. Основні переваги

• Надзвичайно зручна установка:Він не потребує відключення електроенергії, і немає необхідності демонтувати або різати кабелі чи шини. Ви просто відкриваєте його, надягаєте на провідник і закриваєте.
• Економія коштів і часу:Це дозволяє уникнути простою системи, спричиненого-знеструмленням установок, суттєво зменшуючи затрати праці та часу.
• Гнучкість і багаторазове використання:Їх легко демонтувати та повторно встановити, що робить їх ідеальними для тимчасового моніторингу, усунення несправностей, модернізації обладнання або сценаріїв із частими модифікаціями.
• Адаптація до складних середовищ:Компактний розмір робить їх ідеальними для тісних приміщень, складних схем проводки або місць, де неможливо перервати живлення (наприклад, центри обробки даних, лікарні та комерційні супермаркети).

3. Обмеження та запобіжні заходи

• Відносно нижча точність:Обмежена розривом розриву магнітного кола, їх типова точність становить приблизно 1–2% (хоча деякі високо-якісні виробники можуть досягти 0,5 класу). Зазвичай вони не підходять для високо-точного вимірювання прибутку або критичного релейного захисту.
• Обмежена механічна міцність і захист:Відкрита конструкція з часом може погіршити контакт через тривалу-вібрацію або старіння, що потенційно може призвести до локального нагрівання та загрози безпеці. Крім того, відкрите ущільнення має слабку пило- та водостійкість, що робить його непридатним для вологих, запилених або суворих зовнішніх середовищ.
• Обмеження рівня напруги:Через складність створення повністю герметичної структури ізоляції з відкритою-шарнірною конструкцією трансформатори струму з розділеним-сердечником переважно використовуються в системах розподілу низько-напруги (зазвичай 1 кВ і нижче). Якщо основний несучий кабель сам по собі не має достатньої ізоляції, вони зазвичай не використовуються в середовищах високої-напруги.

4. Типові сценарії застосування

Завдяки надзвичайній перевагі встановлення без переривання електроживлення трансформатори струму з роздільним-сердечником широко використовуються в таких сферах:

• Модернізація та оновлення системи живлення для старих проектів:Додавання моніторингового обладнання без порушення нормальної роботи існуючих об’єктів.
• Автоматизація будівель та моніторинг енергоспоживання:Як-от під-облік у комерційних будівлях та аналіз енергоефективності.
• Моніторинг стану промислового обладнання:Випробування навантаження та моніторинг стану двигунів, насосів і конвеєрних стрічок.
• Нова енергія та системи накопичення енергії:Включно з сонячними установками та гібридними інверторами для зберігання енергії в житлових приміщеннях.
• Тимчасове тестування та усунення несправностей:Використовується в портативних інструментах і для тимчасового тестування під навантаженням.

Таким чином, трансформатор струму з роздільним-ядром — це датчик струму, основною перевагою якого є «зручне встановлення без перерви живлення». Роблячи вибір, якщо застосування потребує надзвичайно високої точності або включає суворі умови, слід віддавати перевагу твердому-основному КТ. Однак для проектів модернізації, тимчасового моніторингу або сценаріїв низької-напруги, коли живлення неможливо відключити, трансформатор струму з розділеним-сердечником є ​​найбільш ідеальним рішенням.
